שיעורי בית 1 – חיבור טורי ומקבילי
תקציר המבחן
0 מתוך 5 שאלות הושלמו
שאלות:
מידע
כבר השלמת את המבחן בעבר. לכן אינך יכול להתחיל אותו שוב.
המבחן נטען…
עליך להתחבר או להירשם כדי להתחיל את המבחן.
אתה חייב להשלים קודם את הבאים:
תוצאות
תוצאות
0 מתוך 5 שאלות נענו נכון
הזמן שלך:
זמן חלף
השגת 0 מתוך 0 נקודה(ות), (0)
נקודה(ות) שקיבלת: 0 מתוך 0, (0)
0 שאלות פתוחות בהמתנה (נקודה(ות) אפשרית(יות): 0)
קטגוריות
- כללי 0%
- ביקורת
- נענו
- נכון
- לא נכון
-
שאלה 1 מתוך 5

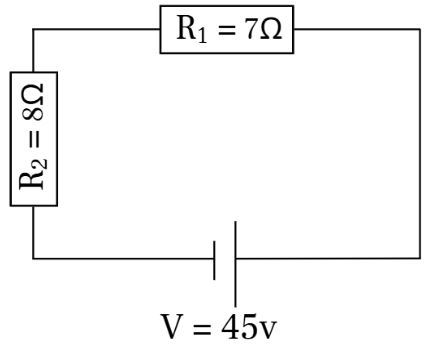

1. שאלה

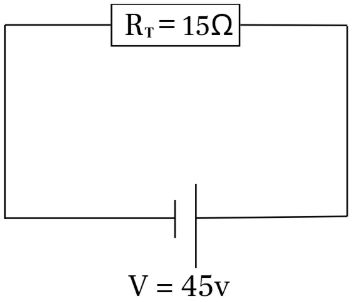

נכוןלא נכון -
שאלה 2 מתוך 5
2. שאלה

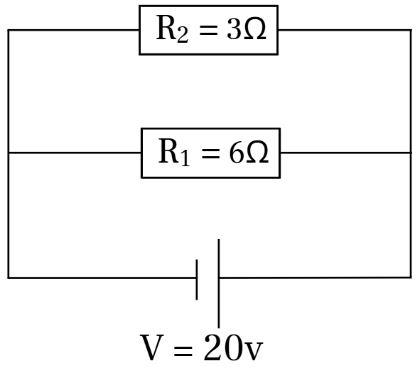

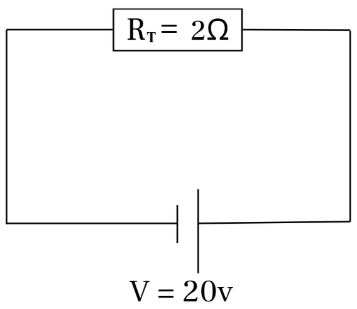

במעגל החשמלי המוצג מחוברים שני נגדים: R₁ = 6Ω ו- R₂ = 3Ω. המעגל מופעל על ידי סוללה בעלת מתח של 20V.

א. חשב את הנגד השקול במעגל.
ב. מהו הזרם החשמלי העובר בכל אחד מהנגדים.
זרם 1:
זרם 2:
ג. אם נחבר למעגל עוד נגד במקביל, האם הזרם הכולל במעגל יגדל\יקטן\לא ישתנה.
נכוןלא נכון -
שאלה 3 מתוך 5
3. שאלה

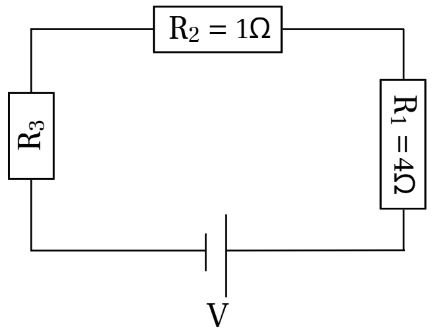

בתרשים שלפניך מתואר מעגל חשמלי. רכיבי המעגל הם: סוללה ו-3 נגדים.
הנגדים הקבועים R₁ = 4Ω ו- R₂ = 1Ω, מתח הסוללה V והתנגדות הנגד R₃ אינם ידועים.
במשך 30 שניות עבר דרך הסוללה מטען חשמלי בכמות של Q = 120C.
א. חשב הזרם הכולל במעגל.
המתח של הסוללה V = 30v.
ב. מצא את R₃.
ג. על איזה מהנגדים 1\2\3 המתח החשמלי הנופל הוא מקסימלי.
נכוןלא נכוןפתרונות
R₁ = 4Ω, R₂ = 1Ω, Δt = 30s, Q = 120c
א.
I = ?
I = ΔQ/Δt
I = 120/30 = 4
I = 4A
ב.
V = 30v
R₃ = ?
R₁ — R₂ — R₃
Rᴛ = R₁ + R₂ + R₃
V = IR
V = I(R₁ + R₂ + R₃)
30 = 4(4 + 1 + R₃) /: 4
7.5 = 5 + R₃
R₃ = 2.5Ω
ג.
נגד 1, בחיבור טורי הנגד שהתנגדותו הכי גבוהה המתח עליו יהיה גבוה יותר.
-
שאלה 4 מתוך 5
4. שאלה

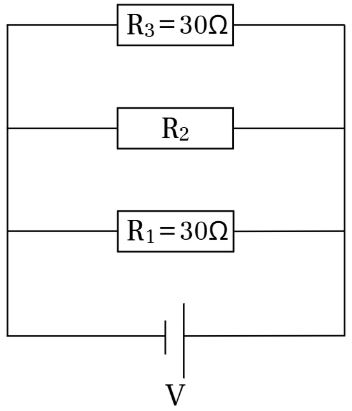

בתרשים שלפניך מתואר מעגל חשמלי. רכיבי המעגל הם: סוללה ו-3 נגדים.
הנגדים הקבועים R₁ = 30Ω ו- R₃ = 30Ω, מתח הסוללה V והתנגדות הנגד R₂ אינם ידועים.
גודל הנגד השקול במעגל Rᴛ = 12Ω.
א. מצא את התנגדות נגד 2.
הזרם הכולל שיוצא מהסוללה Iᴛ = 20A.
ב. מהו הפרש הפוטנציאלים שיוצרת הסוללה.
ג. מהו הזרם הזורם בכל אחד מהנגדים.
נגד 1:
נגד 2:
נגד 3:
נכוןלא נכוןפתרונות
R₁ = 30Ω , R₃ = 30Ω , Rᴛ = 12Ω
א.
R₁ || R₂ || R₃
1/Rᴛ = 1/R₁ + 1/R₂ + 1/R₃
1/12 = 1/30 + 1/R₂ + 1/30
1/12 = 2/30 + 1/R₂
1/R₂ = 1/60
R₂ = 60Ω
ב.
Iᴛ = 20A
V = IR
V = 20·12 = 240
V = 240v
ג.
I₁ , I₂ , I₃ = ?
V = IR
240 = I₁·30 /: 30
I₁= 8A
240 = I₂·60 /: 60
I₁= 4A
240 = I₃·30 /: 30
I₃= 8A
-
שאלה 5 מתוך 5
5. שאלה

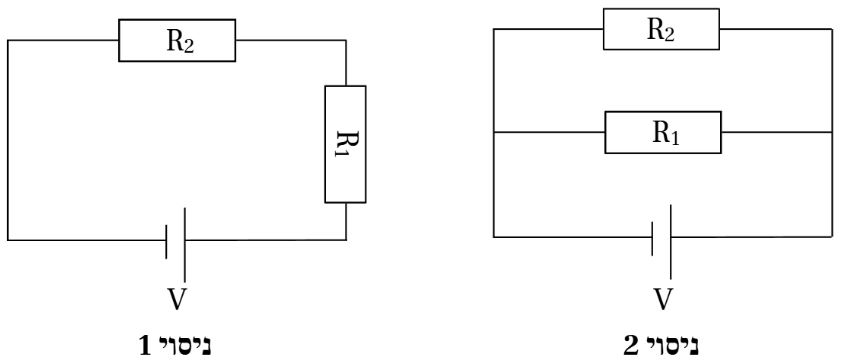

מדען מבצע 2 ניסויים בעזרת: סוללה, 2 נגדים ותיל מוליך. בכל ניסוי הוא מודד את הזרם הכולל שהתקבל.
בניסוי 1 הוא מחבר את הנגדים בצורה טורית ובניסוי 2 הוא מחבר את הנגדים בצורה מקבילית.
שים לב כי הרכיבים בהם המדען משתמש בשני הניסויים נשארים זהים.
נתון: R₁ < R₂
בניסוי 1: Rᴛ = 30Ω
בניסוי 2: Rᴛ = 7.2Ω
א. מצא את התנגדות הנגדים.
התנגדות נגד 1:
התנגדות נגד 2:
הזרמים הכוללים שהתקבלו הם: Iᴛ = 4.8A, Iᴛ = 20A.
ב. קבע איזה גודל של זרם לאיזה ניסוי.
ניסוי 1:
ניסוי 2:
ג. (1) האם הזרם החשמלי שעובר ב- R₁ בניסוי 1 גדול\קטן\שווה לזרם שעובר בו בניסוי 2.
(2) האם המתח שנופל על R₂ בניסוי 1 גדול\קטן\שווה לזרם שעובר בו בניסוי 2.
נכוןלא נכוןפתרונות
R₁ < R₂
בניסוי 1: Rᴛ = 30Ω
בניסוי 2: Rᴛ = 7.2Ω
R₁ , R₂ = ?
בניסוי 1:
R₁ — R₂
Rᴛ = R₁ + R₂
בניסוי 2:
R₁ || R₂
Rᴛ = R₁·R₂/(R₁ + R₂)
מערכת משוואות:
R₁ + R₂ = 30
R₁·R₂/(R₁ + R₂) = 7.2
R₂ = 30 – R₁
R₁(30 – R₁)/30 = 7.2 /· 30
R₁(30 – R₁) = 216
30R₁ – R₁² = 216
R₁² – 30R₁ + 216 = 0
R₁ = 18Ω , R₁ = 12Ω
R₁ = 18Ω: R₂ = 30 – 18 = 12Ω
R₁ = 12Ω: R₂ = 30 – 12 = 18Ω
נתון: R₁ < R₂
לכן:
R₁ = 12Ω , R₂ = 18
ב.
ניסוי 1: Iᴛ = 4.8A
ניסוי 2: Iᴛ = 20A
Rᴛ(חיבור טורי) > Rᴛ(חיבור מקבילי)
הנגד השקול של חיבור טורי גדול מכל אחד מהנגדים והנגד השקול של חיבור מקבילי תמיד קטן יותר מכל אחד מהנגדים.
לכן הסמך חוק אום, הזרם של החיבור המקבילי הוא גדול מאשר של החיבור הטורי.
Iᴛ(חיבור טורי) < Iᴛ(חיבור מקבילי)
ג.
V = ?
V = IR
V = 4.8·30 = 144
V = 144v
